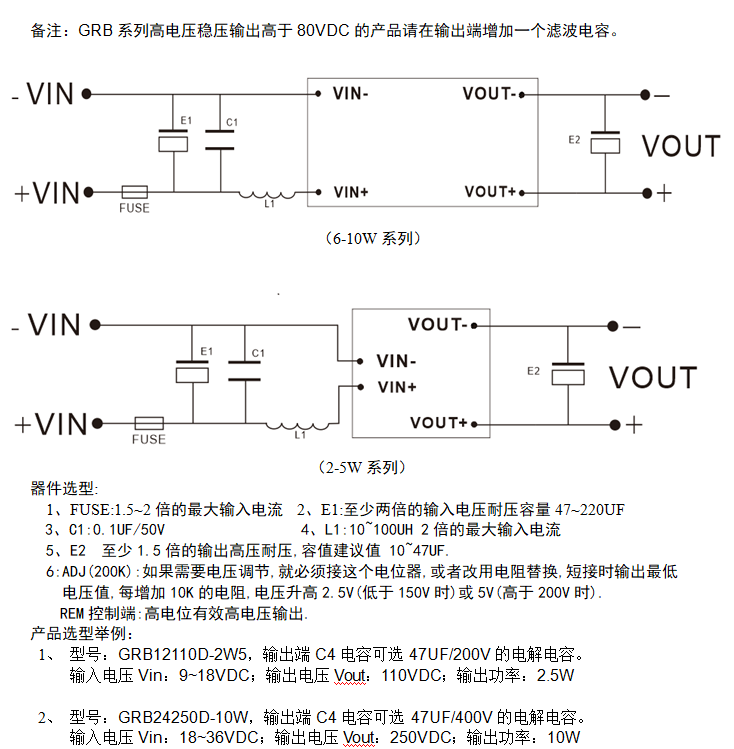

12V升110V，12V轉150V，24V轉100V，24V轉200V升壓電源模塊的應用及外圍電路

器件選型:

1、FUSE:1.5~2倍的最大輸入電流  2、E1:至少兩倍的輸入電壓耐壓容量47~220UF

  3、C1:0.1UF/50V                 4、L1:10~100UH 2倍的最大輸入電流

5、E2  至少1.5倍的輸出高壓耐壓,容值建議值 10~47UF.

6:ADJ(200K):如果需要電壓調節,就必須接這個電位器,或者改用電阻替換,短接時輸出最低電壓值,每增加10K的電阻,電壓升高2.5V(低于150V時)或5V(高于200V時).

REM控制端:高電位有效高電壓輸出.

產品選型舉例：

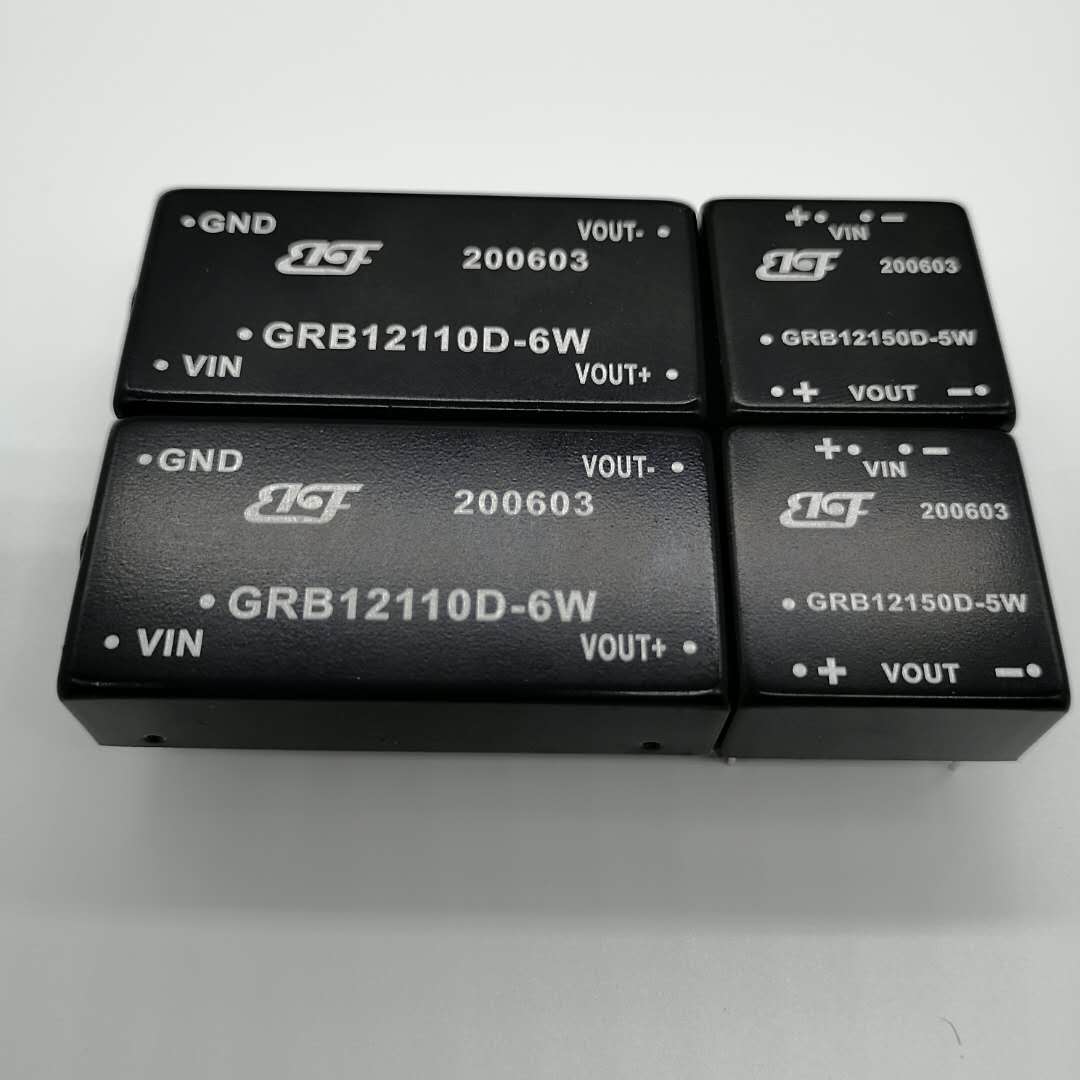

1、    型號：GRB12110D-2W5，輸出端C4電容可選 47UF/200V的電解電容。

輸入電壓Vin：9~18VDC；輸出電壓Vout：110VDC；輸出功率：2.5W

2、    型號：GRB24250D-10W，輸出端C4電容可選 47UF/400V的電解電容。

輸入電壓Vin：18~36VDC；輸出電壓Vout：250VDC；輸出功率：10W

版權：

版權 ? 2019深圳市貝?？萍加邢薰?。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V1.1

                                                                        日期：2018年9月
