1、  溫度信號輸入

12位采集精度，8路溫度信號輸入。測量溫度范圍-200~600度。產品出廠前已全部校準。在使用時，用戶也可以很方便的自行編程校準。

2、  通訊協議

通訊接口： 1路標準的RS-485或RS-232通訊接口。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

 產品選型：

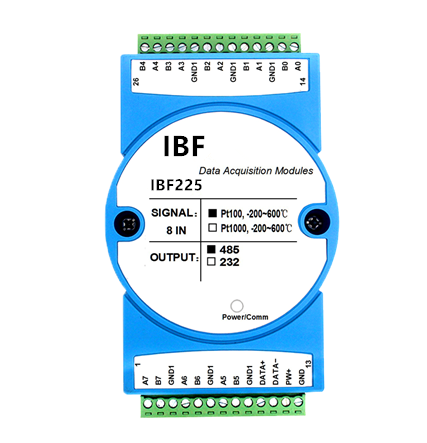

IBF225 - Z□  -  □

選型舉例1： 型號：IBF225- Z1- 485   表示輸入：Pt100，溫度范圍：-200~600℃，輸出為RS-485接口

選型舉例2： 型號：IBF225- Z5- 485   表示輸入：Pt1000，溫度范圍：-200~600℃，輸出為RS-485接口

選型舉例3： 型號：IBF225- Z1-232   表示輸入：Pt100，溫度范圍：-200~600℃，輸出為RS-232接口

IBF225通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  Pt100輸入 / Pt1000輸入

測量溫度范圍： -200~600℃

精    度：  0.1%

溫度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

帶    寬：  -3 dB 10 Hz

轉換速率：  10 Sps（出廠默認值，用戶可發命令修改轉換速率。）

               可以通過發送命令設置AD轉換速率為2.5 SPS，5 SPS，10 SPS，20 SPS。（通道轉換速率=AD轉換速率/開啟的通道數量）

              注：修改轉換速率后請重新校準模塊，否則測量的數據會有偏差。也可以在訂貨的時候注明轉換速率，我們在產品出廠時按您要求的轉換速率重新校準。

共模抑制(CMR)： 120 dB（1kΩ Source Imbalance @ 50/60 Hz）

常模抑制(NMR)： 60 dB （1kΩ Source Imbalance @ 50/60 Hz）

輸入端保護： 過壓保護，過流保護

通    訊：   協議  RS-485/RS-232 標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可軟件選擇

地址（0～255）可軟件選擇

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   輸入 / 輸出  之間：  1KVDC，1分鐘，漏電流 1mA

             其中RS-485輸出和電源共地。

耐沖擊電壓： 1KVAC， 1.2/50us(峰值)

外形尺寸：   120 mm  x  70 mm  x  43mm
