產品說明

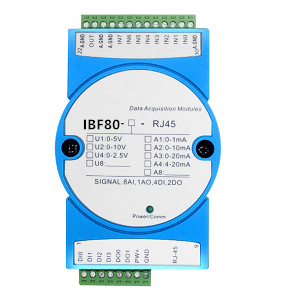

八路4-20mA轉Modbus TCP網絡數據采集模塊 IBF80

產品特點：

● 八路4-20mA輸入Modbus TCP 通訊協議

● 四路開關量輸入，兩路開關量輸出

● 內置網頁功能，可以通過網頁查詢數據

● 可以通過網頁設定模塊數據

● 4-20mA信號輸入與電源之間3000V隔離

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可在網頁上設置模塊IP地址和其他參數

● 網頁登錄可設置密碼，更安全

● 低成本、小體積、模塊化設計

● 外形尺寸：120 x 70 x 43mm

典型應用：

● 工業以太網模擬信號監測和控制

● 用于物聯網、實時監控網及現場設備通信

● 智能樓宇控制、安防工程等應用系統

● 以太網工業自動化控制系統

● 工業現場信號隔離及長線傳輸

● 設備運行監測與控制

● 傳感器信號的測量

● 工業現場數據的獲取與記錄

● 物聯網模擬量信號采集

產品概述：

IBF80產品是一種物聯網和工業以太網采集模塊，實現了傳感器與網絡之間形成透明的數據交互。可以將傳感器的數據轉發到網絡，或者將來自網絡的數據轉發到傳感器。

 IBF80系列產品包括電源調理，模擬量采集與輸出、開關量采集、開關量輸出和RJ-45網絡接口通信。通訊方式采用MODBUS TCP協議。TCP是基于傳輸層的協議，它是使用廣泛，面向連接的可靠協議。用戶可直接在網頁上設置模塊IP地址、子網掩碼、通訊協議等?？捎脕韺?/span>傳感器設備的運行監測與控制。

IBF80系列產品是基于單片機的智能監測和控制系統，用戶設定的模塊IP地址、子網掩碼等配置信息都儲存在非易失性存儲器EEPROM里。

IBF80系列產品按工業標準設計、制造，模擬信號和數字信號之間互相隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

IBF80 遠程I/O模塊，可以用來測量八路模擬量信號，四路開關量信號，并有兩路開關量輸出和一路0~4.8V電壓信號輸出。

1、  模擬信號輸入

16位采集精度，8路模擬信號輸入。產品出廠前所有信號輸入范圍已全部校準。在使用時，用戶也可以很方便的自行編程校準。具體電流或電壓輸入量程請看產品選型。

2、  開關量信號輸入與輸出，一路0~4.8V電壓信號輸出

8路開關量信號輸入，可接干接點和濕接點，詳細請參考接線圖部分；8路開關量信號輸出集電極開路輸出。

一路0~4.8V電壓信號輸出，可以用于模擬信號控制。

3、  通訊協議

通訊接口： RJ-45網絡接口。網口位置的兩個指示燈，網線插上之后Link燈(綠燈)長亮，Data燈（黃燈）會不定時的閃爍。

通訊協議：采用MODBUS TCP協議，實現工業以太網數據交換。也可以通過網頁直接訪問控制模塊。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于100mS。

4、  抗干擾

模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊。

產品型號：

IBF80 - U(A)□   -   RJ45

輸入電壓或電流信號值                           通訊接口

U1：0-5V           A1：0-1mA                    RJ45： 輸出為RJ-45網絡接口

   U2：0-10V          A2：0-10mA

    A3：0-20mA

  U4：0-2.5V          A4：4-20mA

   U8：用戶自定義     A8：用戶自定義

選型舉例1： 型號：IBF80-A4-RJ45   表示8路4-20mA信號輸入，輸出為RJ-45網絡接口

選型舉例2： 型號：IBF80-U1-RJ45   表示8路0-5V信號輸入，輸出為RJ-45網絡接口

IBF80通用參數：

(typical @ +25℃，Vs為24VDC)

模擬量輸入：  電流輸入 / 電壓輸入

精    度：  0.1%

溫度漂移：  ±50 ppm/℃ (±100 ppm/℃, 最大)

輸入電阻：  100Ω (4-20mA/0-20mA/0-10mA電流輸入)

                        2KΩ (0-1mA電流輸入)

                        大于200K(5V/10V電壓輸入)

開關量輸入：  4通道（DI0~DI3）。

             低電平： 輸入  < 1V

             高電平： 輸入  4 ~ 30V

輸入電阻：  3KΩ

開關量輸出：  集電極開路輸出，電壓0~30V，最大負載電流30mA，2通道（DO0~DO1）。

模擬量輸出： 電壓0 ~ 4.8V， 輸出負載大于2K歐姆。

通    訊：   MODBUS TCP通訊協議

網    頁：   支持網頁訪問模塊，支持網頁設置模塊參數。

接    口：   RJ-45網絡接口。

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于2W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   模擬信號和開關量信號3000V隔離，開關量信號和電源共地。

外形尺寸：   120 mm  x  70 mm  x  43mm

保修：

本產品自售出之日起兩年內，凡用戶遵守貯存、運輸及使用要求，而產品質量低于技術指標的，可以返廠免費維修。因違反操作規定和要求而造成損壞的，需交納器件費用和維修費。

版權：

版權 ? 2018深圳市貝福科技有限公司。

如未經許可，不得復制、分發、翻譯或傳輸本說明書的任何部分。本說明書如有修改和更新，恕不另行通知。

商標：

本說明書提及的其他商標和版權歸各自的所有人所有。

                                                                        版本號：V2.0

                                                                        日期：2018年10月
