產品說明

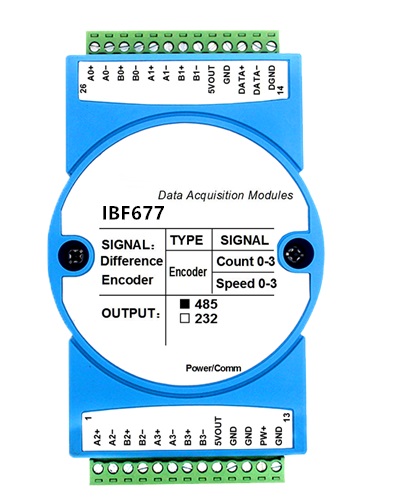

4路光柵尺磁柵尺編碼器5MHz高速差分信號轉RS485/232/WiFi模塊 IBF677

產品特點：

● 光柵尺磁柵尺解碼轉換成標準Modbus RTU協議

● 光柵尺5V差分信號直接輸入，4倍頻計數

● 模塊可以輸出5V的電源給光柵尺供電

● 高速光柵尺磁柵尺計數，頻率可達5MHz

● 支持4個光柵尺同時計數，可識別正反轉

● 也可以設置作為8路獨立DI高速計數器

● 編碼器計數值支持斷電自動保存

●  DI輸入和RS485/232通信接口之間1000V隔離

● 通過RS-485/232接口可以清零和設置計數值

● 寬電源供電范圍：8 ~ 32VDC

● 可靠性高，編程方便，易于應用

● 標準DIN35導軌安裝，方便集中布線

● 用戶可編程設置模塊地址、波特率等

● 外形尺寸：120 mm x 70 mm x 43mm

典型應用：

● 光柵尺磁柵尺長度測量

● 流量計脈沖計數或流量測量

● 生產線產品計數

● 數控機床位置數據測量

● 編碼器信號遠傳到工控機

● 智能工廠與工業物聯網

● 替代PLC直接傳數據到控制中心

產品概述：

IBF677產品實現傳感器和主機之間的信號采集，用來解碼光柵尺磁柵尺編碼器信號。IBF677系列產品可應用在 RS-232/485總線工業自動化控制系統，自動化機床，工業機器人，三坐標定位統，位移測量，行程測量，角度測量，轉速測量，流量測量，產品計數等等。

產品包括信號隔離，脈沖信號捕捉，信號轉換和RS-485串行通信。每個串口最多可接255只 IBF677系列模塊，通訊方式采用ASCII碼通訊協議或MODBUS RTU通訊協議，波特率可由代碼設置，能與其他廠家的控制模塊掛在同一RS-485總線上，便于計算機編程。

IBF677系列產品是基于單片機的智能監測和控制系統，所有的用戶設定的地址，波特率，數據格式，奇偶校驗等配置信息都儲存在非易失性存儲器EEPROM里。

IBF677系列產品按工業標準設計、制造，信號輸入 / 輸出之間不隔離，抗干擾能力強，可靠性高。工作溫度范圍- 45℃～+85℃。

功能簡介：

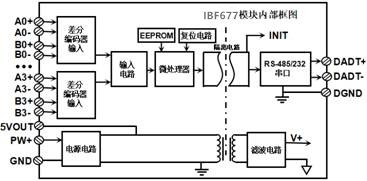

IBF677遠程I/O模塊，可以用來測量四路編碼器信號，也可以設置作為八路獨立計數器。

1、  信號輸入

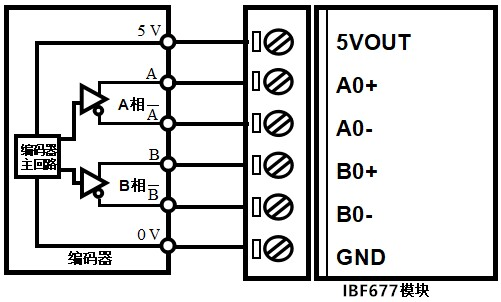

4路編碼器5V差分信號輸入或8路5V差分信號獨立計數器。

2、  通訊協議

通訊接口： 1路標準的RS-485通訊接口或1路標準的RS-232通訊接口，訂貨選型時注明。

通訊協議：支持兩種協議，命令集定義的字符協議和MODBUS  RTU通訊協議。模塊自動識別通訊協議，能實現與多種品牌的PLC、RTU或計算機監控系統進行網絡通訊。

數據格式：10位。1位起始位，8位數據位，1位停止位。無校驗。

通訊地址（0～255）和波特率（2400、4800、9600、19200、38400、57600 、115200bps）均可設定；通訊網絡最長距離可達1200米，通過雙絞屏蔽電纜連接。

通訊接口高抗干擾設計，±15KV ESD保護，通信響應時間小于100mS。

3、  WiFi通訊協議

通訊接口： WiFi網絡接口。可以連接到局域網里的WiFi，再連接到以太網。

通訊協議：支持MQTT協議，可以連接阿里云，騰訊云，華為云，中移物聯OneNET，私有云等等各種MQTT服務器。也可以采用MODBUS TCP協議，實現工業以太網數據交換。

同時也支持TCP/UDP/WebSocket等通訊協議。

網絡緩存：2K Byte（收與發都是）

通信響應時間：小于10mS。

4、  抗干擾

可根據需要設置校驗和。模塊內部有瞬態抑制二極管，可以有效抑制各種浪涌脈沖，保護模塊，內部的數字濾波，也可以很好的抑制來自電網的工頻干擾。

產品選型：


IBF677  -  □  -  WiFi  -   □

                                                                               天線的形式

                                                                               W外置天線

                                                                               N內置天線 （默認）

                                                                                X吸盤天線

                                                                              通訊接口2

                                                                              WiFi：輸出為WiFi網絡接口

        通訊接口1

                                           485： 輸出為RS-485接口

                                                                             232： 輸出為RS-232接口

選型舉例1： 型號：IBF677–485-WiFi-N    表示輸出為RS-485接口, WiFi內置天線

選型舉例2： 型號：IBF677–232-WiFi-W   表示輸出為RS-232接口, WiFi外置天線

選型舉例3： 型號：IBF677–485-WiFi-X   表示輸出為RS-485接口, WiFi吸盤天線

IBF677通用參數：

(typical @ +25℃，Vs為24VDC)

輸入類型：  5V差分信號輸入。差分信號范圍±200mV ~ ±7V。

             頻率范圍0-5MHz（所有通道同時輸入）。

             編碼器計數范圍 - 2147483647 ~ +2147483647，采用4倍頻計數，斷電自動保存

             DI計數器范圍0 ~ 4294967295，斷電自動保存

通    訊1：   協議  RS-485 或 RS-232   標準字符協議 和 MODBUS RTU通訊協議

             波特率（2400、4800、9600、19200、38400、57600 、115200bps）可網頁設置

地址（0～255）可網頁設置

通    訊2：   MQTT通訊協議或者MODBUS TCP通訊協議或TCP/UDP

通訊響應時間：100 ms 最大

工作電源：    +8 ~ 32VDC寬供電范圍，內部有防反接和過壓保護電路

功率消耗：    小于1W

工作溫度：    - 45 ~ +80℃

工作濕度：   10 ~ 90% (無凝露)

存儲溫度：   - 45 ~ +80℃

存儲濕度：   10 ~ 95% (無凝露)

隔離耐壓：   DI輸入和電源共地，和通訊接口之間1000V隔離。

外形尺寸：   120 mm  x  70 mm  x  43mm

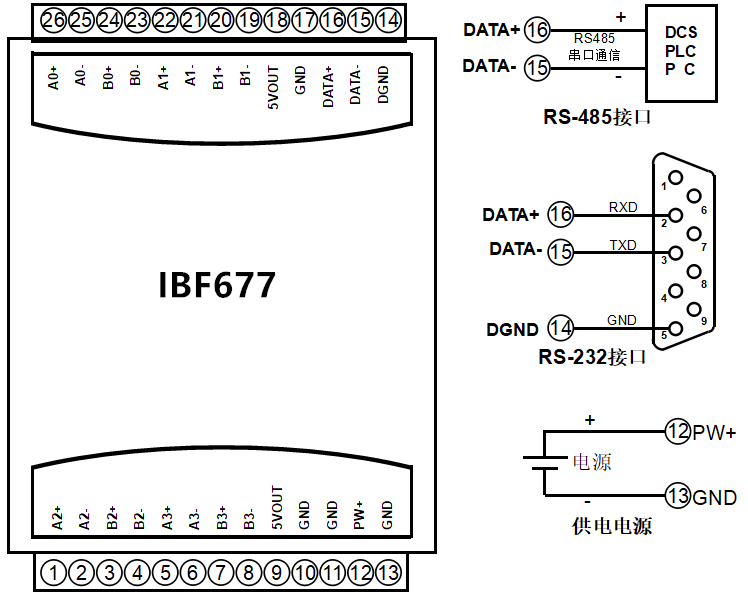

引腳定義：
